一、设备用途
BGL型隔膜压榨压滤机是我公司生产的一种加压过滤设备，用于各种悬浮液的固液分离。该设备依靠压紧装置将滤板压紧，再将悬浮液用料泵压人滤室，通过滤布来达到将固体颗粒和液体物料分离的目的。整机结构简单，分离效果好，适用范围广，广泛用于矿山、冶金、石油、化工、医药、纺织、印染、造纸、食品、酒精及污水处理等领域。
二、产品型号说明
三、结构特点
隔膜压榨压滤机由隔膜板和厢式滤板排列组成滤室，在输料泵的压力作用下将浆料输入滤室，通过过滤介质（滤布）将浆料中的固体和液体分离，当浆料中的固体形成饼后，再向隔膜通入空气，对滤室内的固体充分压榨，降低含水率。对于粘性物料的过滤及含水率要求较高的用户，此机更有其独特的特性。
滤板采用增强聚丙烯模压而成，隔膜与聚丙烯板镶嵌在一起，坚固牢靠、不易脱落、使用寿命长。

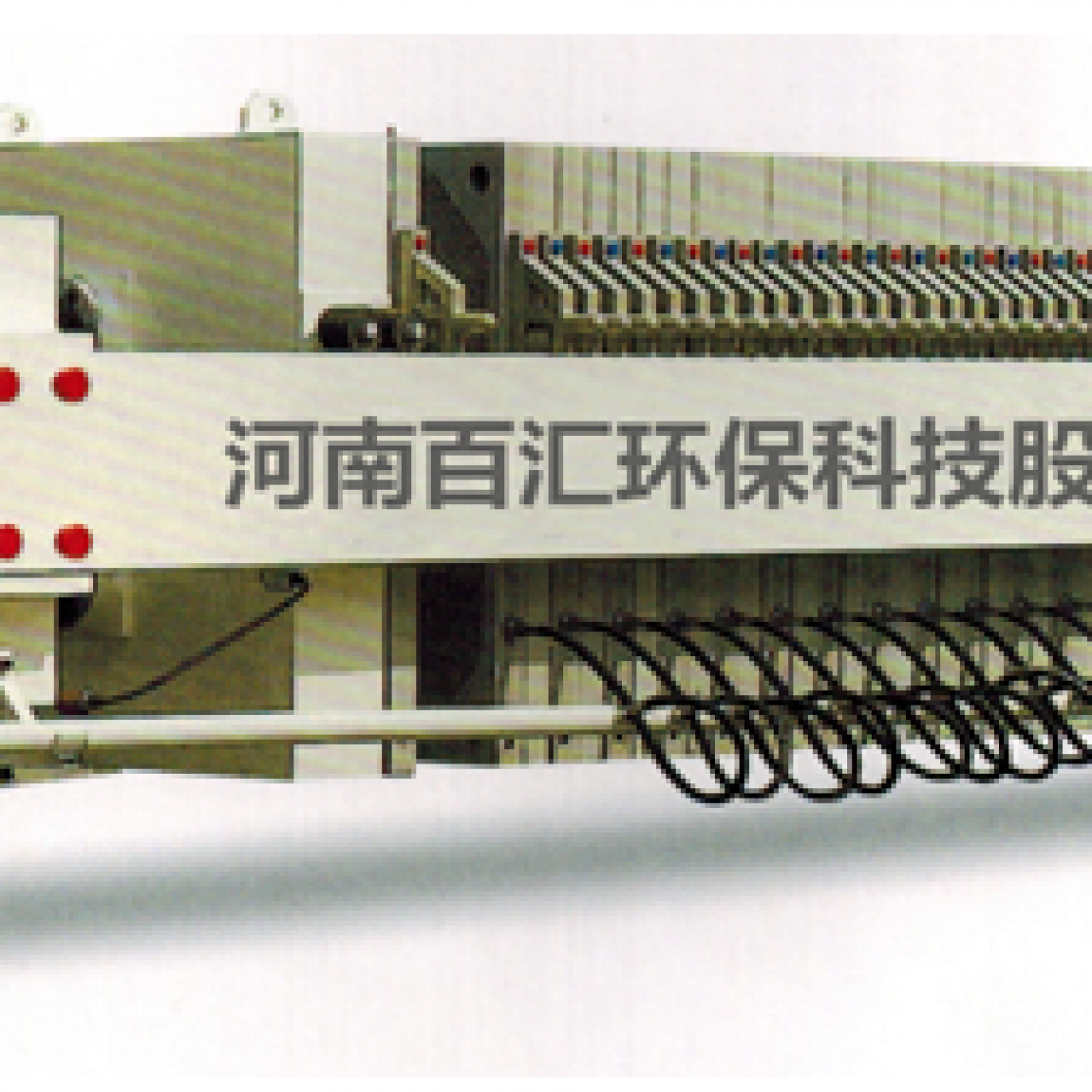

隔膜式压滤机
四、隔膜压滤机的技术参数
规格型号 | 过滤面积m2 | 滤板尺寸mm | 滤饼厚度mm | 滤室容积L | 滤板数量pcs | 过滤压力MPa | 电机功率kW | 整机质量kg | 外形尺寸 |
BGL30/800 | 30 | 800 | 30 | 460 | 23 | 0.6 | 2.2 | 2680 | 3120×1390×1700 |
BGL40/800 | 40 | 595 | 29 | 3050 | 3510×1390×1700 | ||||
BGL50/800 | 50 | 748 | 37 | 3465 | 4150×1390×1700 | ||||
BGL60/800 | 60 | 902 | 45 | 4003 | 4730×1390×1700 | ||||
BGL70/800 | 70 | 1056 | 53 | 4584 | 5440×1390×1700 | ||||
BGL80/800 | 80 | 1210 | 61 | 5082 | 5760×1390×1700 | ||||
BGL50/1000 | 50 | 1000 | 752 | 27 | 0.6 | 4.0 | 4352 | 4430×1500×1800 | |
BGL60/1000 | 60 | 908 | 33 | 4808 | 4890×1500×1800 | ||||
BGL70/1000 | 70 | 1063 | 39 | 5263 | 5350×1500×1800 | ||||
BGL80/1000 | 80 | 1219 | 45 | 5719 | 5800×1500×1800 | ||||
BGL100/1000 | 100 | 1505 | 57 | 6555 | 6710×1500×1800 | ||||
BGL120/1000 | 120 | 1816 | 69 | 7466 | 7466×1500×1800 | ||||
BGL80/1250 | 80 | 1250 | 35 | 1388 | 29 | 0.6 | 4.0 | 10900 | 5310×1750×1665 |
BGL100/1250 | 100 | 1758 | 37 | 11750 | 5930×1750×1665 | ||||
BGL120/1250 | 120 | 2129 | 45 | 12600 | 6555×1750×1665 | ||||
BGL150/1250 | 150 | 2592 | 55 | 13620 | 7335×1750×1665 | ||||
BGL160/1250 | 160 | 2777 | 59 | 14470 | 7650×1750×1665 | ||||
BGL200/1250 | 200 | 3518 | 71 | 15320 | 8895×1750×1665 | ||||
BGL240/1250 | 240 | 4165 | 89 | 16170 | 9990×1750×1665 | ||||
BGL250/1250 | 250 | 4351 | 91 | 17020 | 10300×1750×1665 | ||||
BGL200/1500 | 200 | 1500 | 3922 | 49 | 0.6 | 5.5 | 26120 | 6880×2000×1820 | |
BGL250/1500 | 250 | 4463 | 61 | 26930 | 7870×2000×1820 | ||||
BGL300/1500 | 300 | 5274 | 73 | 28160 | 8860×2000×1820 | ||||
BGL350/1500 | 350 | 6221 | 85 | 29600 | 9850×2000×1820 | ||||
BGL400/1500 | 400 | 7032 | 99 | 31500 | 11005×2000×1820 | ||||
BGL450/1500 | 450 | 7844 | 111 | 33400 | 11995×2000×1820 | ||||
BGL500/1500 | 500 | 8791 | 123 | 33380 | 12985×2000×1820 |
五、法兰尺寸表
型号 | D | D1 | D2 | n-M | d | d1 | d2 | n-m |
800 | 200 | 160 | 80 | 4-Φ18 | 165 | 125 | 50 | 4-Φ18 |
1000 | 200 | 160 | 80 | 4-Φ18 | 165 | 125 | 50 | 4-Φ18 |
1250 | 220 | 160 | 80 | 4-Φ18 | 165 | 125 | 50 | 4-Φ18 |
1500 | 285 | 240 | 150 | 8-Φ23 | 200 | 160 | 80 | 4-Φ18 |
管口结构示意图
隔膜压滤机电控柜
